Máy Uốn Bẻ Đai Rồng Việt

Máy Uốn Bẻ Đai Rồng Việt
Mô tả : Kho Hàng: Có Hàng Sẵn
Chia sẻ :
THÔNG TIN CHI TIẾT

HƯỚNG DẪN SỬ DỤNG MÁY

I. Các hướng dẫn chung:

  • Bấm phím  hoặc phím  để lật trang màn hình khác.
  • Loại sản phẩm, chế độ hoạt động, xóa số đếm sản phẩm, cài đặt kích thước sản phẩm… : chỉ thay đổi được khi máy dừng.

II. Ý nghĩa các thông số trên màn hình

A. Màn hình 1:

Màn Hình 1

1.  Kiểu sản phẩm: bấm phím F1 để chọn hình kiểu sản phẩm cần sản xuất. Các hình bao gồm:

-  I: cắt đoạn.

-  : bẻ hình kiểu chữ L

-  : bẻ hình kiểu 3 cạnhchữ C

-  : bẻ hình 3 cạnh chữ C có móc

-  : bẻ hình kiểu đai vuông hay chữ nhật.

-  : hình lục giác 6 cạnh.

2. Chế độ chạy: bấm phím F2 để chọn chế độ chạy. Bao gồm: AUTO, MANU.

-  AUTO: chế độ chạy tự động theo chu trình máy.

-  MANU: chế độ chạy tay. Kế thợp với các nút nhấn FORWARD (TỚI), BACKWARD (LÙI), nút gạt 1,2,3 trên tủ điều khiển để kiểm tra các chức năng cấp sắt, bẻ sắt, cắt sắt.

+  Cấp sắt tới, lui: nút gạt 1,2,3 ở vị trí

Nút FORWARD cấp tới.

Nút BACKWARD cấp lui.

+  Bẻ sắt tới, lui: nút gạt 1,2,3 ở vị trí

Nút FORWARD bẻ tới.

Nút BACKWARD bẻ lui.

+  Cắt sắt tới, lui: nút gạt 1,2,3 ở vị trí

Nút FORWARD cắt tới.

Nút BACKWARD cắt lui.

3. Tổng sản phẩm hiện hành: đếm số sản phẩm đã chạy.

-  Khi số sản phẩm hiện hành bằng với tổng sản phẩm cài đặt thì máy dừng. Để máy chạy lại khi sản phẩm đếm bằng với cài đặt thì phải xóa số đếm hiện hành

-  Để xóa số đếm sản phẩm hiện hành thì bấm phím .

-  Giá trị đếm không bị xóa khi tắt nguồn.

B. Màn hình 2:

-  Để chuyển đổi sang màn hình 2 thì bấm phím  hoặc bấm phím  ở màn hình 1.

-  Để trở về màn hình 1 thì bấm phím  hoặc bấm phím  ở màn hình 2.

Màn Hình 2

1. Cài đặt sản phẩm: cài đặt tổng sản phẩm cần sản xuất. Bấm phím để cài. Hiển thị màn hình như sau:

Màn hình cài đặt thông số

a.  Phím F1: Chuyển vị trí con nháy qua trái.

     Phím F5: Chuyển vị trí con nháy qua phải.

b.  Sau khi di chuyển con nháy đến vị trí con số muốn cài đặt:

     Nhấn phím : tăng số.

     Nhấm phím : giảm số.

     Nhấn để  chấp nhận số cài đặt.

2.  Cài đặt chiều dài của cạnh tương ứng với hình – đơn vị mm. ( Cách thức cài đặt như trên ).

a.  Phím F2: cài đặt chiều dài cạnh

b.  Phím F3: cài đặt chiều dài cạnh 2

c.  Phím F4: cài đặt chiều dài cạnh 3

Chú ý: cạnh chỉ tương ứng với hình được chọn.

Ví dụ:

-  Nếu hình cắt đoạn chữ  I  được chọn thì chỉ cài đặt cạnh 1. Cạnh 2, cạnh 3 không ảnh hưởng.

-  Nếu hình chữ  được chọn thì cài đặt cạnh 1, cạnh 2. Cạnh 3 không ảnh hưởng.

-  Nếu hình chữ  được chọn thì cài đặt cạnh 1, cạnh 2, cạnh 3.

Vị trí chiều dài các cạnh trên hình:

SẢN

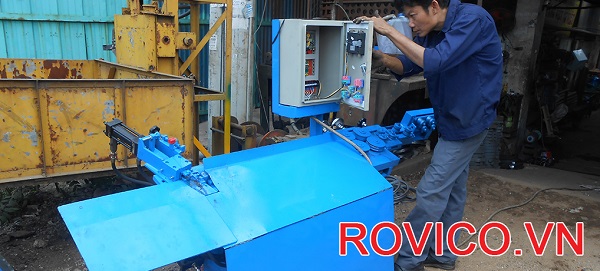

Sản phẩm máy bẻ đai sắt tự động.

Chế độ:

-  Duỗi thẳng – Cắt đoạn.

-  Bẻ đai thép.

Tính năng:

-  Hoàn toàn tự động. Màn hình điều khiểu PLC 5in. Phiên bản Tiếng Việt dễ sử dụng.

-  Nắn – cắt – bẻ đai sắt tự động có độ dài bất kỳ với vận tốc 23m/phút.

-  Duỗi – Cắt đoạn sắt sàn dài 5m-10m thẳng tuyệt đối.

-  Điều chỉnh kích thước đai và số lượng sản phẩm dễ dàng bằng bàn phím có màn hình hiển thị.

-  Bộ phận nắn theo tiêu chuẩn cơ khí, chế tạo bằng hợp kim rắn nên khi nắn tốc độ cao sắt vẫn thẳng và tốc độ tuổi thọ cao.

Đặc điểm:

-  Bộ phận nắn hoạt động liên túc nên không bị ảnh hưởng do quán tính. Kết quả máy hoạt động êm, nâng cao tuổi thọ của motor.

-  Chuyển đổi sản phẩm nhanh, chính xác cả kích thước và số lượng bằng hệ thống điều khiển bản mạch điện tử.

-  Đai thép vuông vức, đồng nhất. Hình vuông, chữ nhật, chữ U, chữ L, duỗi thẳng cắt đoạn… tiết kiệm sắt.

-  Chi tiết cơ khí và mạch điện được chuẩn hóa, dễ dàng sửa chửa thay thế

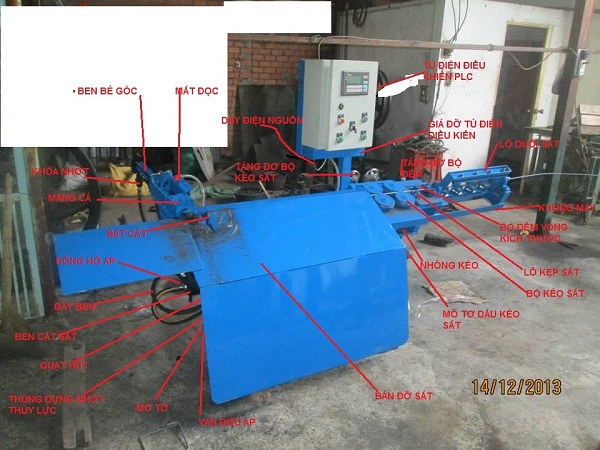

Các thông số kỹ thuật chính của Máy bẻ đai sắt xây dựng tự động:

Tổng thể máy:

 – Kích thước: 2400 x 500 x 800 mm

 – Máy nặng: 200 Kg.

 – Nguồn điện: 1 pha-220V – Công suất động cơ: 2HP

 – Truyền động chính: Thủy lực – Điều khiển tự động.

Hoạt động: Với 2 chế độ: Tự động và Bán tự động.

Chế độ bán tự động:

 – Máy có thể nắn (duỗi thẳng).

 – Bẻ.

 – Cắt.

Chế độ tự động:

 – Tự động hóa hoàn toàn với bảng điều khiển đặt trên máy (nhập các thông số: kich thước, số lượng, đai liên hoàn-lò xo,…)

 – Máy có thể bẻ được hầu hết các loại đai thông dụng: hình vuông, hình chữ nhật, hình chữ L, hình chữ U, hình chữ C, hình lục giác.

 – Ra sắt sàn (nắn thẳng + cắt) có độ dài tối đa là 100m

 – Tốc độ trung bình đạt 10 đai/phút ( 100x100)

- Bảo hành 12 tháng

VIDEO MÁY HOẠT ĐỘNG







Máy cắt uốn bẻ đai sắt xây dựng tự động, may cat uon be dai sat xay dung tu dong

-----------------------------------------------------------------------------------------



*Chế Độ Bảo Hành:



Công ty sẽ bảo hành chu đáo cho tất cả các sản phẩm trong thời gian bảo hành 6 tháng và được thay thế miễn phí các linh kiện hỏng trong suốt quá trình bảo hành.



* Phương thức vận chuyển:



Khách hàng được nhận sản phẩm tại bất kì chi nhánh thuộc hệ thống của công ty Rồng Việt ( ROVICO)



Công ty sẽ bao phí vận chuyển cho khách hàng mua từ 3 đơn vị sản phẩm trở lên trong bán kính 30km tính từ Q12, TPHCM.



* Ưu đãi giá:



Công ty sẽ ưu đãi chiết khấu từ 5 – 10% trên giá bán cho các cửa hàng, đại lý và đối tác lấy số lượng nhiều.



* Đối với khách hàng ở tỉnh:



Chúng tôi sẽ gởi hàng (sản phẩm) ra chành, xe về tất cả các tỉnh trên toàn quốc đảm bảo nhận hàng trong 1 ngày.
